| 加工定制：否 | 种类：非开放式喷砂 | 品牌：安兴 |
| 干湿类型：干式喷砂机 | 型号：Q69抛丸机 | 适用范围：型钢、脚手架 |
| 产品别名：通过式抛丸机 |
名 称 | 通过式 | 通过式 | 通过式 | 通过式 | 通过式 | 通过式 | 通过式 | 通过式 | |
型 号 | Q6908H | Q6912H | Q6916H | Q6920H | Q6925H | Q6930 | Q6936H | Q6940 | |
清理工件尺寸 | 长度m | 6-12 | 6-12 | 6-12 | 6-12 | 6-12 | 6-12 | 7-15 | 6-12 |
宽度mm | 800 | 1200 | 1600 | 2000 | 2500 | 3000 | 1000- 3600 | 4000 | |
高度mm | 5-30 | 300 | 300 | 3-50 | 40 | 5-60 | 4-60 | 6-60 | |
工作速度m/min | 0.5-3 | 0.5-2 | 0.5-2 | 1-2 | 0.5-2 | 0.5-2 | 0.5- 1.5 | 0.8-2 | |
抛丸器 | 型号 | Q03 | QH400 | QH400 | QH420 | Q03 | Q03 | QH420 | QH420 |
数量 台 | 4 | 4 | 4 | 4 | 6 | 6 | 8 | 8 | |
功率KW | 4×11 | 4×18.5 | 4×18.5 | 4×37 | 6×15 | 6×18.5 | 8×30 | 8×30 | |
抛丸量kg/min | 4×200 | 4×300 | 4×300 | 4×480 | 6×280 | 6×280 | 8×450 | 8×450 | |
除尘器 | 型号 | HR-12 | HR-16 | HR-16 | HR-24 | HR-32 | HR-48 | HR-48 | HR-48 |
处理风量m3/h | 9000 | 12000 | 12000 | 18000 | 24000 | 36000 | 36000 | 36000 | |
功率KW | 11 | 22 | 22 | 30 | 30 | 37 | 37 | 37 | |
总功率KW | 82.4 | 116.9 | 116.9 | 211.9 | 149.4 | 215 | 238 | 238 | |
外型尺寸 | 25500× | 25040× | 25040× | 32119× | 21800× | 35330× | 35330× | 35330× | |
上面技术参数仅供参考，具体参数以技术文件为准。

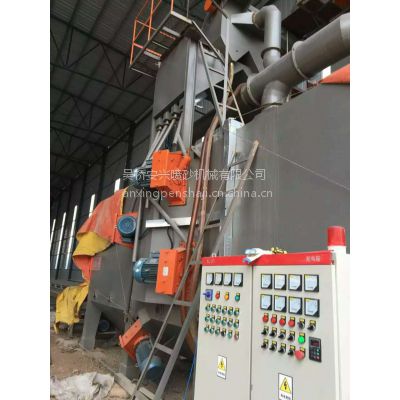

型材通过式抛丸机是一种清理焊接结构件、H钢、型钢、网架、钢板的多功能钢材予处理线。抛丸器布置形式为多角度，选用了世界上***的双元盘叶片高效抛丸器，抛射出高速密集的弹丸束，打击在原始状态钢材的各个部位，进行立体的、全方位的清理，使钢材各表面上的锈蚀层、焊渣、氧化皮及其污物迅速脱落，获得一定粗糙度的光洁表面，提高了漆膜与钢材表面的附着力，并提高钢材的抗疲劳强度和抗腐蚀能力，改善了钢材内在质量，延长其使用寿命。 本机主要功能部件是清理室，室内输送辊道与进出料输送辊道、抛丸器、弹丸循环系统（含提升机、分离器、纵横螺旋输送器及弹丸回收机构和供丸管道）吹扫机构、除尘、电气控制等部件组成。
型材通过式抛丸机特点
1、综合消化吸收瑞士GF.DISA设计技术，从而使本机具有设计***、结构合理、运行可靠、生产效***的特点。
2、抛射原理图、抛丸整机的全套图纸完全采用计算机辅助设计（CAD）绘制。
3、采用大抛丸量、大功率、高抛射速度的Q034II直联离心抛丸器。抛丸器的布置经过计算机三维动态模拟，处理工件的所有截面都能得到弹丸的直射。
4、清理室内采用的铬合金铸铁进行防护，***螺母固定，采用止口衔接，积木式结构安装，更换简单方便，使用寿命较长。
5、分离器采用满幕帘式分离器，分离效果好。丸、渣、粉尘分离效率达到***。
螺旋输送采用***的三级密封防护方式，密封效果良好。
6、采用由滤筒除尘器组成的除尘系统，室内15Mg/m3,室外排放65Mg/m3,，环保指标高于GB16297-1996国家排放标准。
7、整机组装式结构，外形美观，防锈漆与面漆双层喷涂，达到防锈、表面美化的目的。
型材通过式抛丸机工作原理
由输送辊道送至封闭的抛丸清理室，，利用抛丸器高速旋转的叶轮将钢丝切丸（弹丸）加速抛射至工件表面，对工件表面进行冲击、刮削以清除工件表面的铁锈和污物，然后利用横扫、滚刷、收丸螺旋和高压吹管将工件表面的积丸和浮尘吹扫干净，（此为钢结构型材抛丸清理机，只有处理钢板才用到横扫、滚刷、收丸和高压吹管，虽然钢结构抛丸机有的也用的高压吹管吹工件表面的积丸但效果不理想，客户用了不长时间就自行拆除了）由送出辊道送出，从而使钢材达到除锈、防锈的目的。
