气动喷砂机使用及维修说明

发布时间:2022-02-24 11:11:27

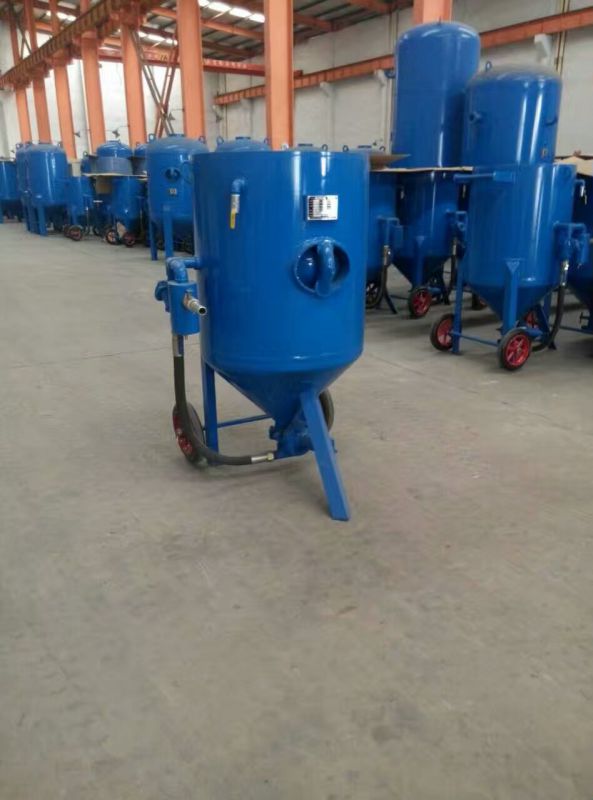

移动式喷砂机

(气动大砂阀)



      使用说明书


吴桥安兴喷砂机械有限公司



工厂地址:河北省吴桥县安陵镇安陵街







目录



一、 概述…………………………………………………………………2

二、 产品图片和主要技术参数…………………………………………2

(1) 产品图片………………………………………………………2

(2) 主要技术参数…………………………………………………5

三、 喷砂机的使用和维修………………………………………………6

(1) 使用前的检查……………………………………………………6

(2) 开动方法…………………………………………………………6

(3) 注意事项…………………………………………………………7

四、 常见故障及排除方法 ………………………………………………8

五、 保养         ………………………………………………………8

六、 零件更换期   ………………………………………………………8





一、 概述

   喷砂技术广泛用于船舶、桥梁、水利工程、矿山机械制造、石油、化冶金、港口建设、轻工、飞机制造、机车车辆、仪器仪表、精密制造、电子工业等领域;是金属表面涂覆前大面积清理最理想的方法;对非涂覆表面可达到表面强化、光饰和雕刻作用。

   我厂喷砂技术是从日本厚地铁工株式会社引进的,并结合我国国情研制出的系列喷砂机,它与国内同类产品相比较,效率可提高30%,磨料和能耗损失降低20%;并具安全、可靠、结构简单,易于操作与维修。

    ·喷砂机的特点

    喷砂机是一种能使各种磨料(硅砂、铜炉渣、铁砂等)借助空气压力,喷射到金属表面的一种机械。喷射到金属表面的磨料在金属表面进行研磨,把表面杂质及氧化层清除掉,使表面积增大,这样能提高涂层的表面附着力,提高涂覆层的涂装质量。

喷射技术按喷射方式可分为:压入式,吸入式和离心式三种。压入式是在同一容器内使压缩空气和磨料边混合边喷射,这样使得压缩空气得到充分利用,而且空气流量和砂的流量都便于调节,能得到理想的混合比(空气和磨料)。效***,能源和磨料消耗少,用途广泛,适用于大面积清理等是压入式的特点。

(二)主要技术参数

    工作压力                               0.5~0.8Mpa

    耗气量                                 3~7m3/min

    磨料粒度                               φ0.1~φ3mm

除锈等级                               Sa2.5~Sa3

三、喷砂机的使用和维修

(一)使用前的检查

1. 备齐喷砂作业所必须条件。(气源、磨料、场地)

2. 连接各组件和零件。(有些出厂时已装好)

3. 接上气源,打开气源阀门,检查各连接处有否漏气、连接是否牢固。

4. 打开空气滤清器的旋塞,放掉水份。

5. 打开球阀进行送气,并把排气阀、出气阀关闭,检查伞形处以及各接合处是否漏气。

6. 打开出气阀(打开一半即可),拔出气控开关,把罐体内及管道内的杂质排放出去,并检查气控开关动作是否正常、砂管接头处是否牢固。

7. 检查完毕后,设备完好时,按下气控开关,停止设备,把气源进气阀、出气阀关闭,打开排气阀放气。

8. 在喷咀接头上装上所需喷咀并检查连接是否牢固。

(一) 开动方法

1. 关闭进气阀,把筛选过的磨料加入料斗内,等磨料全部进入罐内后,打开进气阀,使伞形自动封闭阀阀芯闭合,并再次检查连接处是否漏气,连接是否牢固。

2. 穿戴好呼吸器具,戴上防护手套,双手握住喷咀对准零件,请他人打开出气球阀(打开一半就可),拔出气控开关,启动设备,此时调节到喷射出的气流中能隐隐约约地看见模糊的砂粒,就可进行喷砂作业。

3. 判断喷咀喷出的气流中合适的含砂量的方法是请他人慢慢调节砂量调节轮,直到喷出的气流中能隐隐约约看得见模糊砂粒为止,然后可进行正常作业。

4. 作业结束时,把喷砂阀调节到位置,把余砂放完。然后依次关闭喷砂阀进气阀,打开排气阀放气,关闭气源。等罐内排气完后,关上排气阀,盖上罩盖,拆下喷咀,盘好砂管及进气管以备再用。



(二) 注意事项

1、 所使的磨料必须是干燥和经过筛选的,并且没有杂质。

2、 磨料最多只能加到罐体容积的五分之四,不能加满。

3、伞形自动封闭阀上下动作不灵活时,请不要再倒入磨料,应进行修理。

4、磨料全部进入罐体后才能打开进气阀进行送气,否则要损坏橡胶衬垫影响密封。

5、在操作过程中因故喷砂间断,不能用锤子、板手等物敲击罐体,应采取其他措施,或停止作业进行检查。

6、喷砂罐体内在高压状态时,不能随意移动,否则容易发生危险。

7、因为砂通过喷砂管到喷咀有一定的距离,就需要一定的时间才能自喷咀喷出,所以在调节砂量调节轮时要慢一点,并且要边调边观察。

8、所有压缩空气必须是经过过滤经过气水分离的压缩空气并且***良好的压力。压力不得超过8kg/cm2(0.8Mpa)

9、不能选用砂粒直径大于使用喷咀口径三分之一的磨料

10、喷砂作业时禁止把喷咀对着人,旁边也禁止站人。

11、根据空压机的流量合理选择不同口径的喷咀,在喷咀磨损增大后(一般磨损增大1mm)就应进行更换。

12、选择合适的喷射角度,这就要求操作人员在作业时变换角度来获得,现提供大概数据如下,以供参考,铸件50度,软钢15度左右,钢丸喷射工作时取60度,要求在不同的材质选用不同的角度才会取得好的效果。

13、作业完后必须把余砂放完,排除空气滤清器的水,并盖上罩盖。

.故障及排除

1)空气出不来。

1. 压缩空气气源是否有压力,可看四通阀上的压力表有否指示。

2. 把进气阀关闭,打开排气阀,检查罐体裁内的磨料是否太多,把罐内供应管道堵塞,检查空气滤清器及四通阀是否畅通,请排除。

3. 关闭球阀,关闭空气源打开排气阀,检查气阀的隔膜片是否损坏,如损坏请予更换。

2)空气喷出后,砂出不来,请关闭球阀,关阀空气源,打开排气阀,拆下喷砂阀,检查里面是否堵塞,隔膜片是否损坏,请排除堵塞物和更换膜片。

3)磨料突然出不来或断续喷出时,对于手动砂阀可转动手柄来回开关数次,如果无效时请把气阀开大些,砂阀关小些,即可使砂连续喷出。如此现象经常发生时,说明磨料是潮湿的,需换干燥的磨料

.保养

1、压缩空气干燥,应经过过滤,以免磨料潮湿,并保持稳压。

2、使用完毕后应排起分气缸内残余水份。

3、当长期不工作时,应排空喷砂机内磨料,切断电源。

六、零件的更换期(按每天使用6小时)

喷咀:直径一般增大1mm后进行更换。

单双边胶圈:两个月更换一对。

喷砂管:三个月更换。
